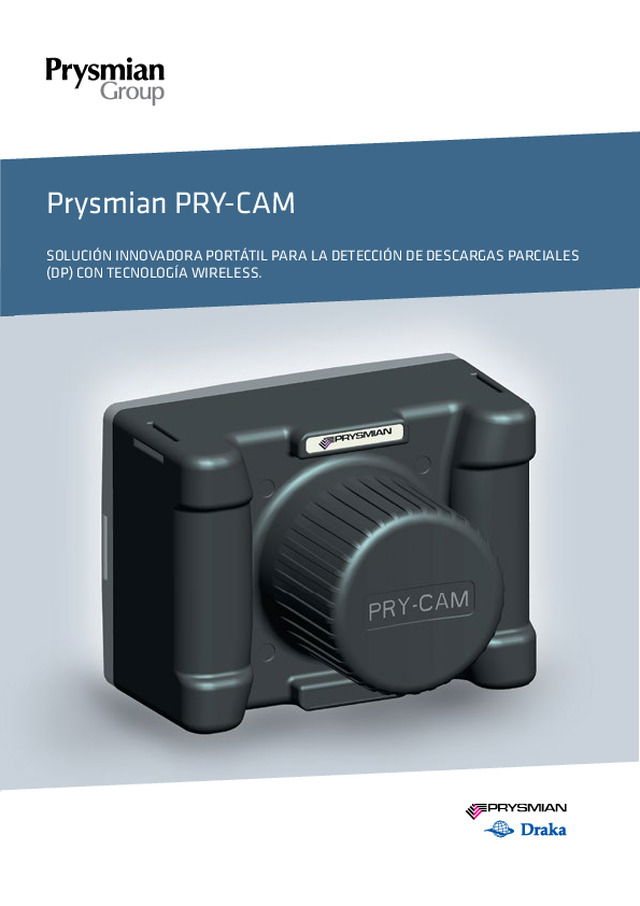

PRY-CAM

Prysmian PRY-CAM SOLUCIÓN INNOVADORA PORTÁTIL PARA LA DETECCIÓN DE DESCARGAS PARCIALES  (DP) CON TECNOLOGÍA WIRELESS.

Comprometidos con el futuro En Prysmian Group, líder mundial en la industria del cable, creemos plenamente en el suministro de energía e información  de forma eficaz, eficiente y sostenible como principal motor del desarrollo de la sociedad. Fieles a esta filosofía, suministramos a las principales organizaciones globales las mejores soluciones en cableado, basadas en  la tecnología  más avanzada. Prysmian Group está presente en 50 países, cerca de nuestros clientes, ayudándoles a seguir desarrollando infraestructuras de energía y telecomunicaciones en todo el mundo, y a conseguir un crecimiento sostenible y rentable. En nuestro negocio de energía, diseñamos, producimos, distribuimos e instalamos cables y sistemas para la transmisión y distribución de energía en baja, media, alta y muy alta tensión. En telecomunicaciones, el Grupo Prysmian es líder en cables de fibra óptica y de cobre, sistemas y accesorios, que cubren las necesidades de transmisión de voz, vídeo y datos.  Gracias a nuestros más de 130 años de experiencia y nuestra continua inversión en I+D, aplicamos excelencia,  conocimientos e integridad a todo lo que hacemos, satisfaciendo y superando las necesidades específicas de nuestros  clientes en todo el mundo. Las soluciones de Prysmian tienen un lugar destacado en el desarrollo de las redes eléctricas globales, porque dan soporte a los principales servicios públicos de distribución para transmitir y distribuir energía de forma sostenible. Además de capacidad de producción y compromiso con la I+D, en Prysmian diseñamos, producimos e instalamos cables y sistemas subterráneos y submarinos de baja, media, alta y muy alta tensión, además de accesorios, componentes y servicios de ingeniería de alto valor añadido. Porque en Prysmian tenemos un compromiso con el planeta y porque la innovación está presente en todos nuestros proyectos, mejoramos continuamente los procesos de nuestra cadena de suministro. Porque queremos que nuestros clientes crezcan con nosotros, porque colaboramos en hacer posible un entorno más sostenible y rentable. ¿Qué  conexión existe entre las Redes Eléctricas  y la Sostenibilidad?

El Grupo Prysmian ha desarrollado una nueva tecnología de sensor  wireless que permite medir las descargas parciales a tensión  de red, sin necesidad de manipular el sistema, ni interferir en el régimen de explotación de la línea. El innovador sistema  PRY-CAM es una solución   portátil y de fácil manejo,  que permite detectar, procesar y clasificar las señales  emitidas por las descargas parciales (DP) que se producen en los materiales aislantes de sistemas y equipos eléctricos de media y alta tensión, como transformadores, dispositivos eléctricos, cables, GIS, etc., mediante un sistema  wireless (sin hilos). La medición  de las DP permite evaluar el estado en el que se encuentra el aislamiento  de los componentes eléctricos sometidos a un campo eléctrico de valor elevado y, por tanto, realizar un diagnóstico preciso del estado de la red eléctrica para evitar o minimizar el  Black- Out por fallo de componentes. El equipo PRY-CAM también permite la monitorización contínua del sitema eléctrico para poder conocer en tiempo real su estado y realizar mantenimiento preventivo/predictivo, garantizando en todo momento la seguridad de los operarios. Posición del equipo para realizar las medidas: ¿ Qué es el  PRY-CAM  ? •  A diferencia de la mayoría de los equipos actualmente disponibles, PRY-CAM detecta y registra con precisión la amplitud y la  forma de onda de los impulsos de DP. •  Sus sensores innovadores son capaces de percibir a distancia les pequeñas señales emitidas por las DP  y permiten  sincronizarse con la tensión de fase.  •  La sincronización inalámbrica DP no requiere ningún sensor externo (es decir, no precisa el uso de sensores como el  Rogowski). •  Incorpora un potente dispositivo de filtrado de ruido, así como mecanismos precisos de detección y de alarma. •  Software de análisis innovador para el proceso de recogida y el procesamiento posterior de datos. Características del sistema •  Grandes ahorros en costes logísticos y de desconexión del sistema. •  Mejora en la prevención de averías (más chequeos). •  Garantiza la seguridad de los operarios. Además: • Se trata de un equipo de dimensiones muy reducidas que permite realizar medidas en cualquier ubicación. •  Información precisa y diagnóstico claro: localización exacta del defecto. Ventajas   En las celdas de media tensión Sobre los empalmes En la base de las terminales

La mayoría de los equipos actualmente disponibles en el mercado se basan solo en la detección de la amplitud de las descargas parciales. Sin embargo, el sistema de PRY-CAM es capaz de grabar la forma de la onda completa, con precisión y exactitud. Con ello se ofrece información adicional sobre los fenómenos de DP analizados: en primer lugar, la forma de onda informa del estado de los mecanismos físicos relacionados con la generación de DP; además, el hecho de disponer de la forma de onda de los pulsos permite distinguir simultáneamente diferentes tipos de defectos en el sistema analizado, así como del ruido electromagnético de fondo, facilitando un análisis separado de diferentes fuentes de pulso. Durante la medición, el software permite eliminar el ruido de fondo, aislar diferentes pulsos con diferentes formas y procesar por separado con algoritmos de clasificación, identificación y diagnóstico. Esta evaluación proporciona una descripción completa de todo tipo de defectos presentes en el sistema analizado, nivel de desgaste, a la vez que permite estimar el tiempo de vida residual del cable o equipo analizado. En particular, el análisis se realiza teniendo en cuenta los parámetros siguientes: Qmax (amplitud de pico): amplitud máxima de las DP detectadasNw: tasa de repetición de descargas (número de descargas en un período)α: parámetro de escala de la distribución de Weibull : parámetro de forma de la distribución de Weibull min (fase mínima): fase mínima de distribución de descargasmean (fase media): fase media de distribución de descargas ∆  (intervalo de fase): intervalo de fase ocupado por la distribución de descargasC.L. (nivel de confianza): indica si la distribución de Weibull asociada con la descarga detectada es suficientemente buena respecto a la amplitud de histograma (el equipo es considerado bueno si el nivel de confianza es mayor o igual a 0,2)Sk:  skewness de la distribución de las amplitudes de descarga Descripción técnica Especificaciones del equipo Sensor Tipo:  Ancho de banda:Sensibilidad DP:Sensiblidad de sincronización: Frecuencia de sincronización: Intervalo de trabajo: Fuente de alimentación:Peso: Electromagnético, basado en una antena patentada de banda ultra ancha, que proporciona asimismo una señal de sincromnización de CA.0,5 -100 MHzInferior a 1 pCInferior a aprox.150 VCA (a 10 cm)De 10 Hz a 1 kHzDe 1 cm a 200 cm (dependiendo del nivel de actividad de DP)3,3 V, 40 mA (del sistema de adquisición)Aprox. 80 g (dependiendo de la configuración) Unidad de adquisición Frecuencia de muestreo: Resolución: Ancho de banda:Ganancia: Disparo:Resolución de sincronización 200 MS/s8 bit50 MHzDe 0 a 40 dBDigital, totalmente configurable16 bit (5,6 µs) Entrada Canal de DP: Canal de sincronización: Procesado: 50 Ohm,1,5 Vpp (protegido frente a sobretensión)1 Mohm, 5 V (protegido frente a sobretensión, opcional)Capacidades de filtrado en tiempo real, estampación de tiempo ultraprecisa ( 10 ns) Tasa de repetición Forma de onda de pulso completa: Solo patrón: Interfaces:Sincronización remota: Modo de trabajo: Fuente de alimentación: Batería de reserva:Autonomía en modo batería: Peso:Temperatura de trabajo: Dimensiones: Carcasa: Ethernet 10.000 pps, WiFi: 3.000 – 6.000  ppsEthernet 50.000 pps, WiFi: 10.000 ppsEthernet Fibra Óptica (100-Base FX), inalámbrico 802,11b/g (WiFi)Interfaz RF inalámbrica @ 868 MHz (opcional) Local, remoto y monitorización12 V, 200 mALi-Po 7,4 V,  2200 mAhAprox. 12 hAprox. 400 g (dependiendo de las opciones)- 25 ºC a 70 ºC160 mm x 120 mm x 130 mm Largo x Ancho x AltoPlástico ABS resistente, tipo de protección IP67

ITALIA Enel  Terna  A2A Marelli Motori Ansaldo Sistemi lndustriali  Greentech Wind farm  ESPAÑA Iberdrola GNF HC Endesa Endesa generación ADIF REE  SAMPOL  CANADÁ Hydro Quebec MÉXICO CFE ARGENTINA Endenor ORIENTE MEDIO Kahramaa Referencias Sistema especialmente diseñado para determinar un diagnóstico fiable en líneas de media y alta tensión, así como transformadores y otro tipo de componentes en Redes de Transporte y distribución de energía, parques eólicos y fotovoltaicos, industrias, líneas férreas, etc…  Aplicaciones Un informe claro y detallado Al finalizar los ensayos se proporciona un informe claro y detallado, que identifica cuantitativa y gráficamente la magnitud de las descargas parciales en cada cable o cada componente específico analizado. El informe incluye informaciones sobre el tipo de DP detectada y su gravedad, así como conclusiones y recomendaciones para acciones correctivas (en caso necesario).  PRY - CAM Principales contenidos del informe final: Resumen ejecutivo (breve descripción del proyecto y conclusiones). Lista de mediciones realizadas y resultados relevantes obtenidos para cada cable y/o equipo analizado. Detalles de la actividad de descargas parciales. Fecha en que se realizaron las mediciones e identificación del técnico que efectuó el análisis. Acciones recomendadas.
