Cuántas veces ha instalado un producto modular y se ha preguntado… ¿Cómo será por dentro? ¿Cómo funciona? ABB ha decidido satisfacer su curiosidad mostrándole el interior de los dispositivos más curiosos y misteriosos. Comencemos con el SPD Tipo 1 ...
Dispositivos protectores contra sobretensiones
Los SPD clase 1 de ABB son dispositivos de conmutación de tensión que cumplen con la norma EN 61643-11.

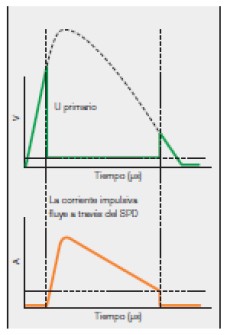

La curva de trabajo de este tipo de dispositivos puede representarse como se ve en el cuadro lateral. Como se ve en la figura, cuando se produce una sobretensión, cuando se alcanza un cierto valor —el valor de descarga disruptiva— la tensión en la parte superior del módulo colapsa repentinamente y desciende a unos pocos voltios, correspondientes a la tensión de arco.
Es evidente que cuanto más rápido es el proceso de descarga disruptiva, más se reduce el valor máximo alcanzado por la tensión en la la parte superior del SPD y menos se forzará el aparato eléctrico conectado aguas abajo.
Los SPD clase 1 de ABB incorporan un control electrónico sofisticado que facilita el “encendido” del arco, asegurando un nivel de protección óptimo del SPD. Gracias, además, a un espacio de extinción del arco (que no se encuentra en los ruptores tradicionales) el SPD también puede interrumpir un cortocircuito subsiguiente hasta 50 kA
01 La descarga alcanza los bornes del SPD y es detectada por el dispositivo electrónico.
02 Gracias a la intervención activa del dispositivo electrónico, el arco eléctrico se activa con antelación.
03 El arco eléctrico pasa por los electrodos y es dirigido hacia la cámara de arco para ser extinguido.
04 El gas ionizado caliente fluye por los conductos de refrigeración adecuados, evitando el riesgo de incendio.
